MES15 快速开始
一、环境准备
要开始使用 MES15，需要准备以下物品：
- 开发板：MES15 开发板
- PC 机：用于连接串口调试
- 电源适配器：推荐使用 12V/5A，带有绿色接线端子，两个接孔一正一负
- USB 线：用于连接开发板和电脑，主机端为 Type-A 口，开发板端为 Type-C 口
- 以太网线缆：用于连接开发板和网络，推荐使用五类或六类网线，接入开发板的 RJ45 网口（eth1）
- Micro SD 卡：用于刷机或调试，由于系统固件较大，更大的存储、更高的读写性能会带来更好的使用体验，推荐使用 64GB/class10 或更高规格的 Micro SD 卡
- Micro SD 卡读卡器：用于读写 Micro SD 卡中的文件

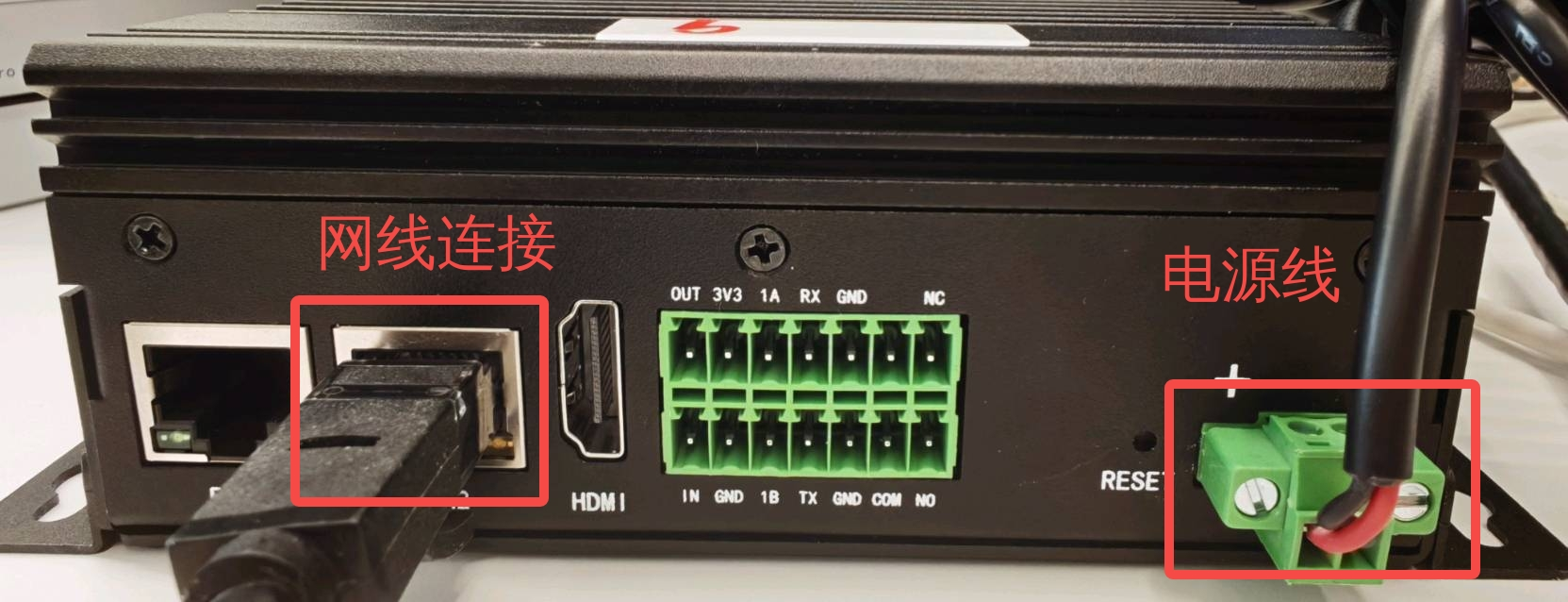

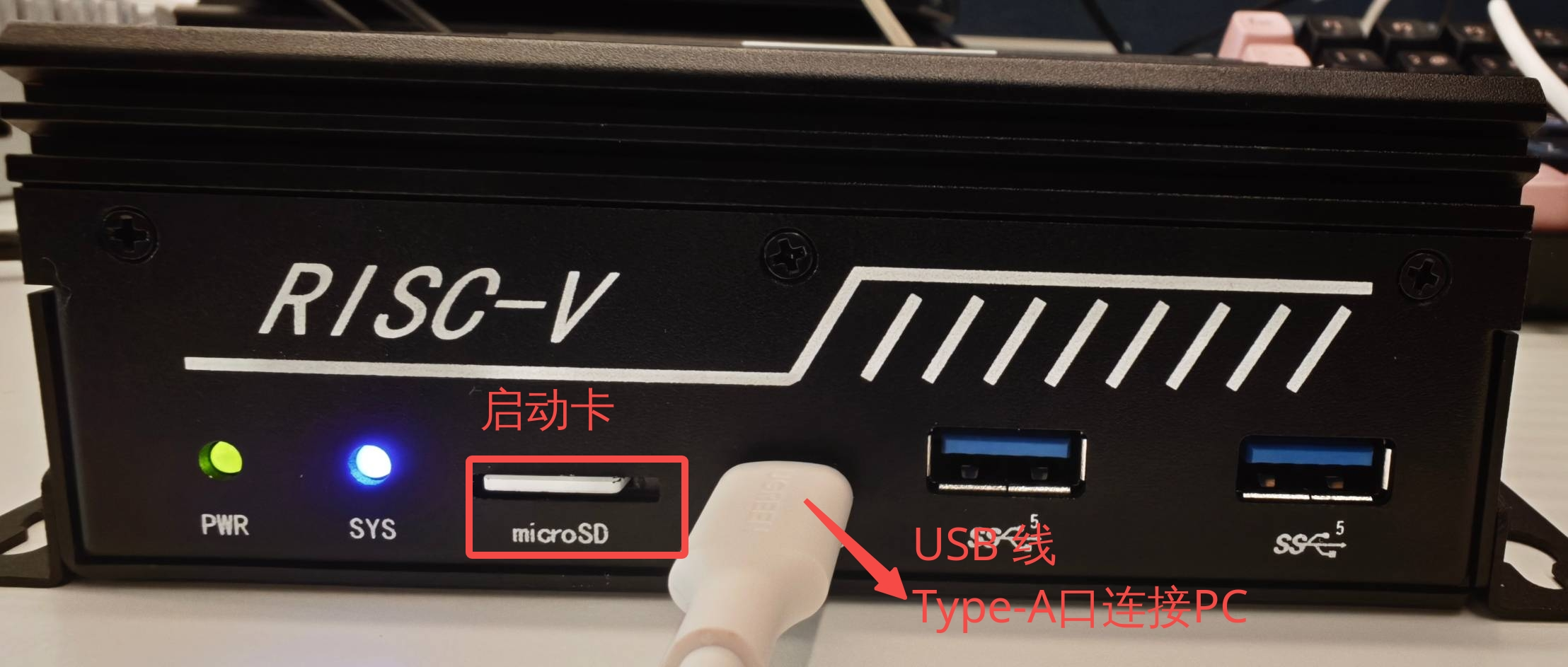

硬件连接示意图：
1.2 镜像获取与烧录
1.2.1 镜像下载
获取 MES15 系统镜像：
- 下载链接：TACO SDK 镜像
- 镜像文件：选择
.img.xz格式的压缩镜像文件，并进行解压
1.2.2 镜像烧录
详细操作请参考：「使用技术手册」文档的「启动方式」章节
系统首次启动完成后，登录系统，更新软件源并安装 TACO SDK 基础环境：
sudo apt update
sudo apt install tps-firmware taco-sdk
二、上电开机

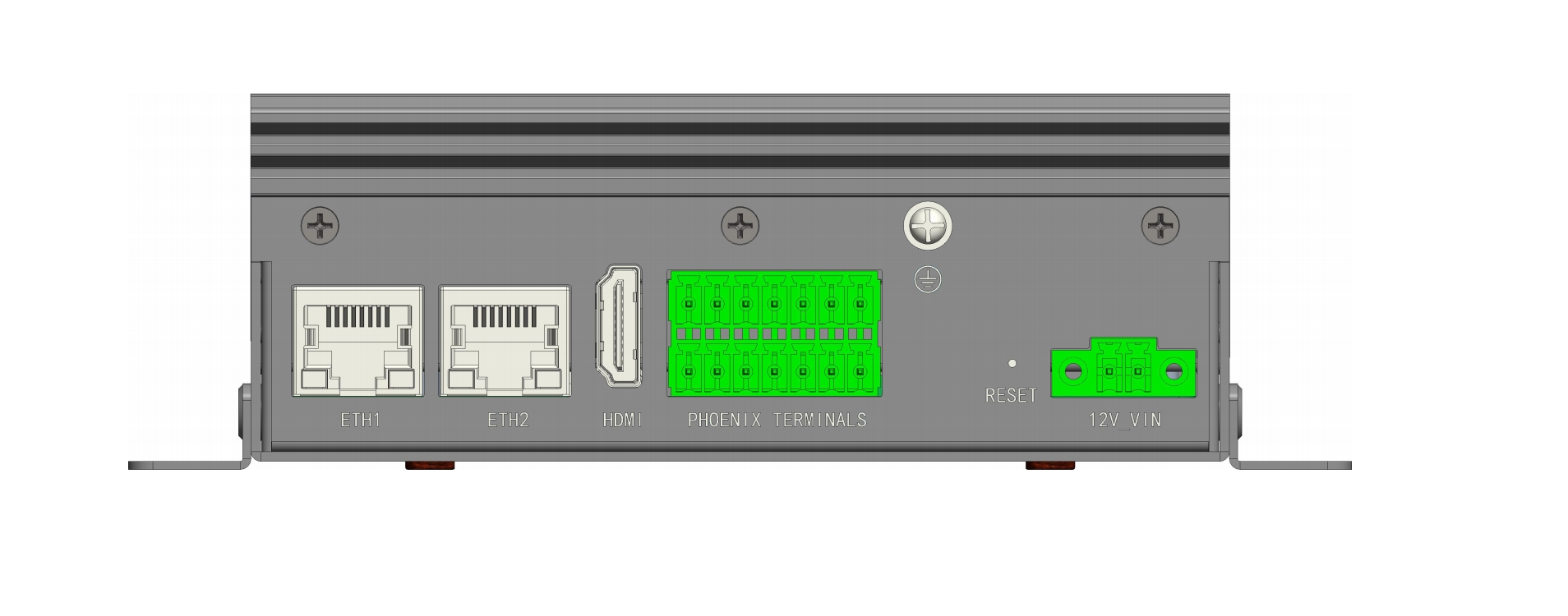

2.1 认识 MES15
📝 说明：
- 此处仅标注了启动相关的几个接口，方便用户初步认识使用平台，详细内容请参考文档「开发板介绍」。
2.2 上电开机步骤
1.依次插入准备好的 USB 转串口线、以太网线、SD 卡，最后插入 12V 电源。
⚠️ 注意：
- 由于 MES15 在断电状态下插电源会自动开机，建议用户最后连接 12V 电源。

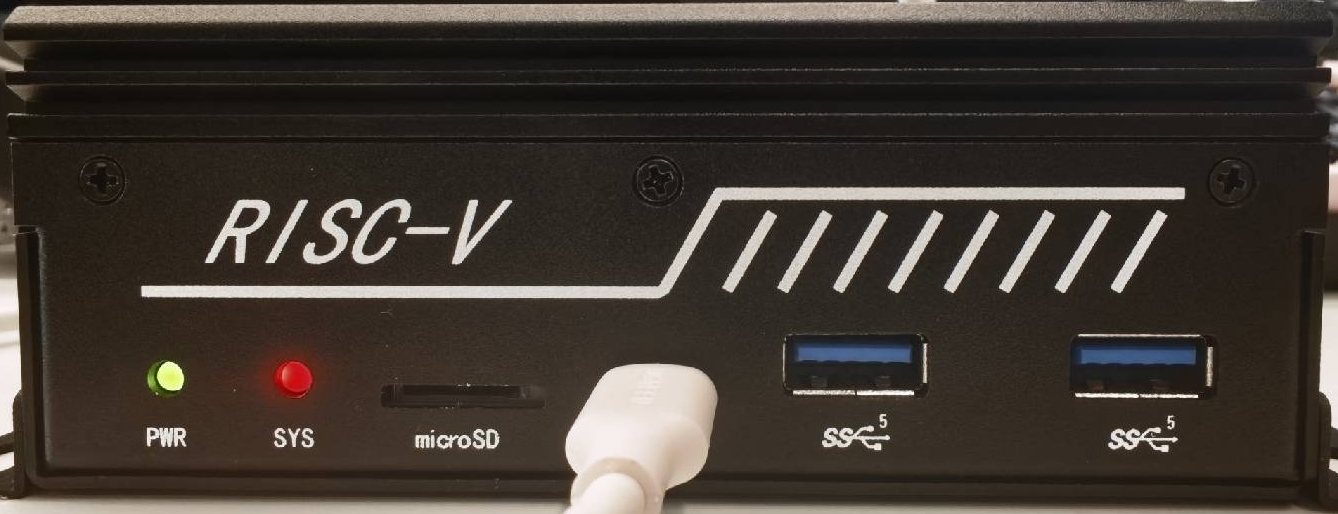

2.上电成功后，电源指示灯和系统指示灯都会亮起：`

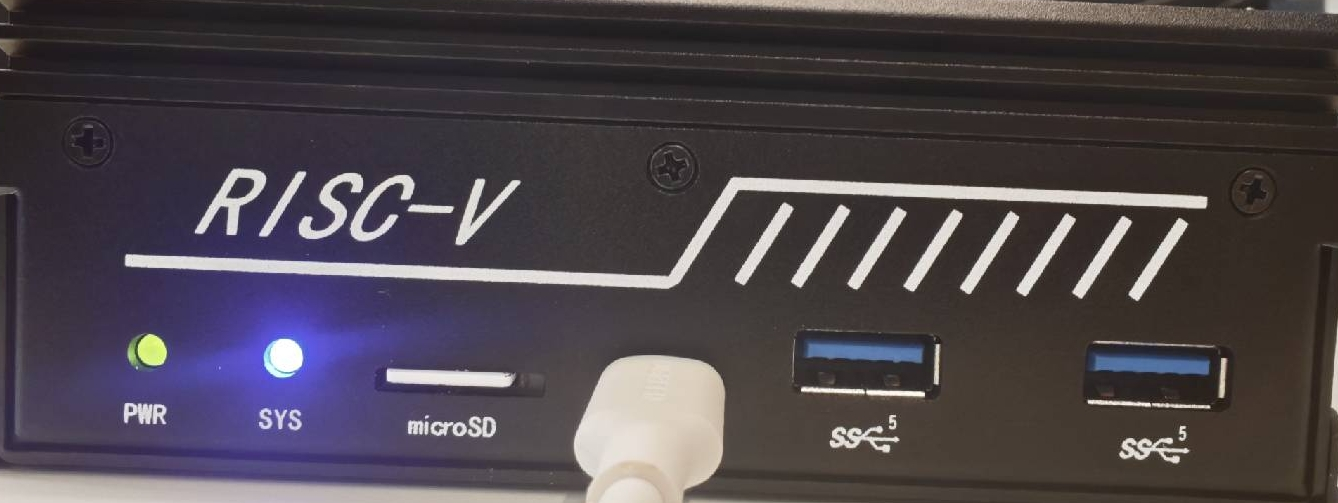

3.当 Micro SD 卡启动成功后，系统指示灯变蓝：
4.根据 「快速开始」文档的「查看IP地址」章节 内容进行查看设备的 IP 地址。
三、初始配置
3.1 登录系统
系统启动后，可以通过串口和 SSH 这两种方式登录系统。初始登录账户信息如下：
| 账户类型 | 用户名 | 密码 |
|---|---|---|
| 普通用户 | tps | 123456 |
| 管理员账户 | root | root |
有关系统登录的更多信息，请参考 「使用技术手册」文档的「登录系统」章节 的相关内容。
3.2 查看IP地址
MES15 开发套件默认采用是 DHCP (Dynamic Host Configuration Protocol) 自动获取 IP 的方式，MES15 共 有2个网络接口，分别为eth1 和 eth2。如需获取 MES15 开发套件的当前 IP 地址信息，请使用 ifconfig 命令进行查询：
root@mes20-8a:~# ifconfig
...
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 192.168.110.226 netmask 255.255.254.0 broadcast 192.168.111.255
inet6 fe80::3afd:a6d3:fc66:cf0b prefixlen 64 scopeid 0x20<link>
ether 78:78:35:b0:05:29 txqueuelen 1000 (Ethernet)
RX packets 29863 bytes 6796042 (6.7 MB)
RX errors 0 dropped 3482 overruns 0 frame 0
TX packets 65 bytes 6603 (6.6 KB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
device interrupt 32
...
根据上述命令输出结果，eth1 网络接口的当前 IP 地址为 192.168.110.226。 有关网络配置的更多信息，请参考 「使用技术手册」文档的「网络配置」章节 的相关内容。
四、运行示例程序
升级并安装 tasamples 包并下载测试资源:
sudo apt update && apt install tasamples libenc24 libdec24
测试资源位于 /usr/data 目录下：
root@mes15-8a:/usr/data# ls
automation dvfs gpiozero npu suspend vdec
ddr ffmpeg ids otp taco-pipeline-1.0.0 venc
deb fio libcv qa tps_pipeline
distro gmac multicore sound usb
4.1 编码
视频编码测试命令是 taco_venc_simple_example，主要用于将 YUV 数据编码成 H.264 数据。
测试资源为 /usr/data/venc/1920x1080_420p_10f.yuv（10 帧，1080P，YUV420p 格式数据）。使用说明如下：
taco_venc_simple_example -i <input_file> <threads> <cycles> <loops> <frames> <save> <pixformat> <pp>
示例命令：
root@mes15-8a:~# taco_venc_simple_example -t 4 -c 1 -l 1 -f 10 -s 1
TACO Video Encoder Configuration:
Input file: /usr/data/venc/1920x1080_420p_10f.yuv
Threads: 4
Encoder cycles: 1
Loops per encoder: 1
Frames per loop: 10
Save file: yes
Pixel format: 0
Pre-processing mode: disabled
Total frames per thread: 10
TACO VENC Multi-threaded Test Configuration:
Threads: 4
Encoder cycles: 1
Loops per encoder: 1
Frames per loop: 10
Save file: yes
Pixel format: 0
PP encode: no
Total frames per thread: 10
Thread 2 - Cycle 1 - Loop 1: FPS: 58.77, Frames: 10, Streams: 10
Thread 1 - Cycle 1 - Loop 1: FPS: 58.78, Frames: 10, Streams: 10
Thread 2: Completed
Thread 1: Completed
Thread 0 - Cycle 1 - Loop 1: FPS: 53.14, Frames: 10, Streams: 10
Thread 3 - Cycle 1 - Loop 1: FPS: 53.48, Frames: 10, Streams: 10
Thread 0: Completed
Thread 3: Completed
All threads completed
输出文件名为 output_thread_0.h264、output_thread_1.h264、output_thread_2.h264、output_thread_3.h264。
4.2 解码
视频解码测试命令是 ppvdec，主要用于将 H.264、H.265 或 JPEG 数据解码成 YUV 或 RGB 数据。测试资源位于 /usr/data/vdec 目录下。使用说明如下：
ppvdec decode_mode <线程数> <循环次数> <解码周期> <帧数> <保存文件> [解码类型] [分辨率] [PP模式]
示例命令：
root@mes15-8a:~# ppvdec decode_mode 1 1 1 10 1 0 0 0
Signal handlers installed (SIGINT, SIGTERM)
=== [ppvdec running from test_taco_vdec.c] ===
=== Legacy Mode Configuration ===
Codec: H.265
Resolution: 1080p
PP Channel: Channel0 only
Save YUV: Enabled
Stream Files Used:
H.264 1080p: /usr/data/vdec/stream_1920x1080.h264
H.264 4K: /usr/data/vdec/stream_3840x2160.h264
H.265 1080p: /usr/data/vdec/stream_1920x1080.h265
H.265 4K: /usr/data/vdec/stream_3840x2160.h265
Starting single decode thread (no pthread)...
Thread 1 - PP Channel Configuration: mode=0, ch0=enabled, ch1=disabled
Thread 1 - Parsing stream file: /usr/data/vdec/stream_1920x1080.h265
Parsing H.265/HEVC format
Parsed 1000 frames from video file
Thread 1 Loop 1: FPS: 9.18
Thread 1: 1 frames, FPS: 8.99
PASS
五、关机下电
开发板正常工作时，命令行输入 shutdown 命令，开发板会执行关机下电流程。
root@mes15-8a:~# shutdown -h now
Stopping session-1.scope - Session 1 of User root...
[ OK ] Removed slice system-modprobe.slice - Slice /system/modprobe.
......
[ OK ] Finished systemd-poweroff.service - System Power Off.
[ OK ] Reached target poweroff.target - System Power Off.
[ 2811.790456] vipcore, destroy device start...
[ 2811.794956] resource: Trying to free nonexistent resource <0x00000001c0000000-0x000000043fffffff>
[ 2811.804764] vipcore, destroy device end...
[ 2811.810587] ES8388 2-0011: es8388 not initialized, skipping shutdown
[ 2811.818183] reboot: Power down
六、学习向导

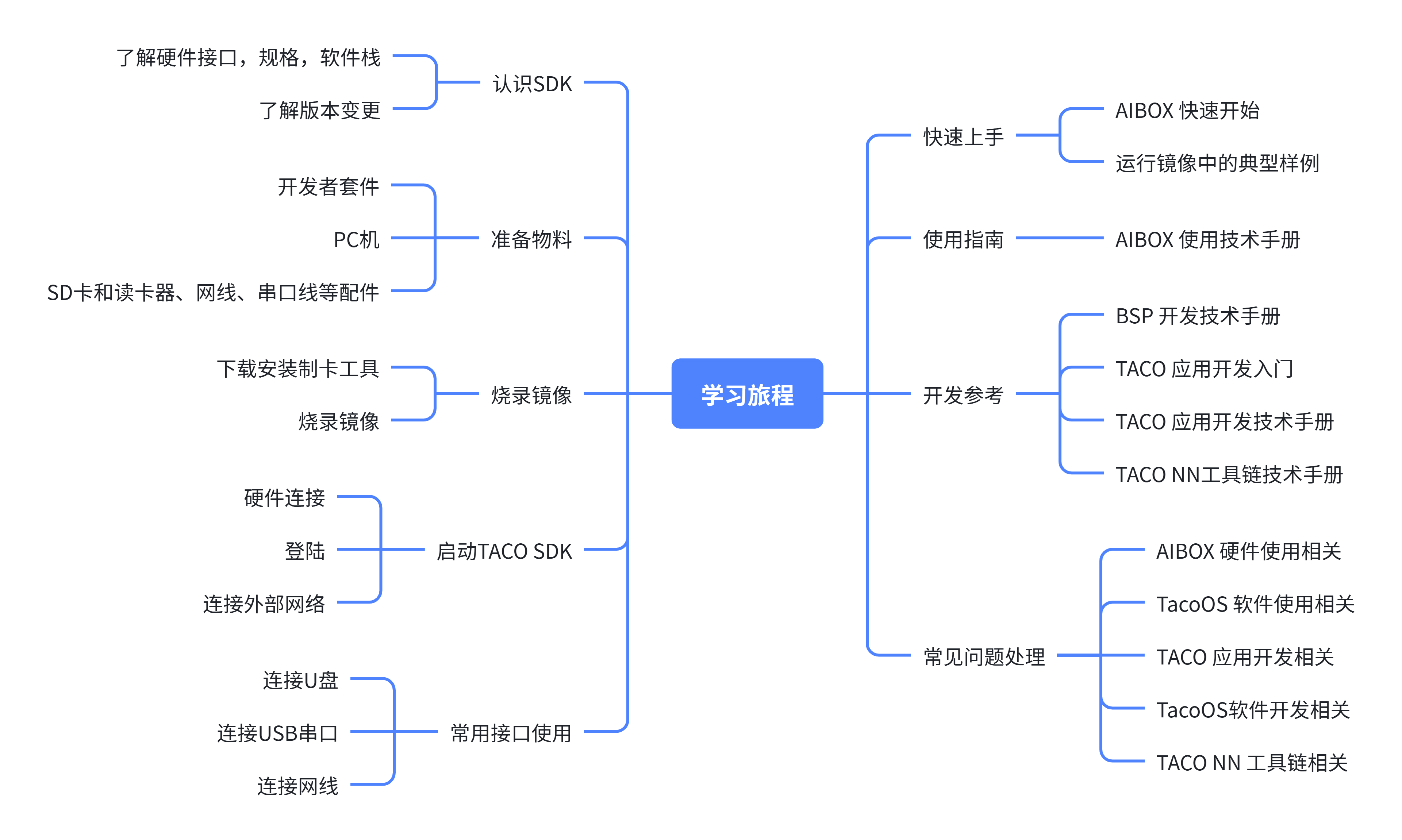

如果您是第一次接触 Taco SDK 开发者套件，可以跟随以下的学习旅程，逐渐上手开发者套件，希望通过开发者套件更快地实现您的 AI 创意。
